Общие характеристики
Технические характеристики
- нет мм
Функции и возможности
Физические характеристики
Дополнительная информация
Кирпич огнеупорный прямой общего применения
Алюмосиликатный кирпич для печи, очага, камина
Как выбрать огнеупорный кирпич
- Марка шамотного кирпича должна соответствовать температурным условиям его эксплуатации. Штучные шамотные изделия маркируются буквенно-цифровым обозначением: буквы указывают класса огнеупорности, а цифры - соотношение размеров сторон. Для бытового применения подходит шамотный кирпич общего назначения марок ША или ШБ. Глиноземный кирпич этих марок выпускается разнообразных геометрических форм, имеет наиболее подходящие характеристики и приемлемую стоимость. Шамотный кирпич марки ША отличается от кирпича марки ШБ более высоким процентным содержанием оксида алюминия — 30% вместо 28%. Поэтому он выдерживает температуру до 1690°С. Кирпич с маркировкой ШБ менее огнестойкий: его применяют в местах с максимальным нагревом до 1650°С. При этом показатели прочности на растяжение, температура начала размягчения и пористость у кирпичей обеих марок аналогичны.
- Качественный огнеупорный кирпич при легком постукивании молотком по его большой грани издает металлический звук, а если его разбить, то он раскалывается на большие куски, а не крошится. Окрас сечения скола должен быть равномерным по всей площади. Пятна на внутренней поверхности свидетельствуют о наличие областей напряжения в теле кирпича, что может вызвать его разрушение при нагреве. На поверхности излома также не допускается наличие пустот и выпадающих зерен шамота. Темная сердцевина — признак несоблюдения технологии обжига. Кирпичи с крупными трещинами и сколами должны быть отбракованы. Из нескольких вариантов кирпичей лучше выбрать более тяжелый - он плотнее и, соответственно, прочнее. Также следует убедиться в условиях хранения кирпича реализуемой партии. Он должен храниться в сухих, проветриваемых помещениях на деревянных паллетах.
- Так, как кладка огнеупоров происходит только в определенных местах, обязательно проконсультируйтесь у печного мастера, чтобы определить необходимое количество материала.
- Кладут шамот только на специальный огнеупорный раствор — мертель, представляющий собой разведенную в воде измельченную смесь огнеупорных отощающих и связующих материалов с содержанием Al2O3 от 28% до 98%.
- Привязка кладки керамического и шамотного кирпича не допускается, потому что материалы имеют различный коэффициент температурного расширения: существует большая вероятность появления трещин по кладочному шву.
Технические характеристики:
Наименование показателей | Норма для марок | |||
ШАК | ША | ШБ | ||
Массовая доля: Al2O3 | %, не менее | 33 | 30 | 28 |
Огнеупорность | °C, не ниже | 1730 | 1690 | 1650 |
Дополнительная линейная усадка при t 1400 °C | %, не более | 0.5 | х | х |
Открытая пористость для изделий подгруппы I: | %, не более | 23 | 24 | 24 |
Открытая пористость для изделий подгруппы II: | %, не более | х | 30 | 30 |
Предел прочности при сжатии для изделий подгруппы I: | Н/мм , не менее | 23 | 20 | х |
Предел прочности при сжатии для изделий подгруппы II: | Н/мм , не менее | х | 15 | х |
Температура начала размягчения | °C не ниже | 1320 | 1300 | х |

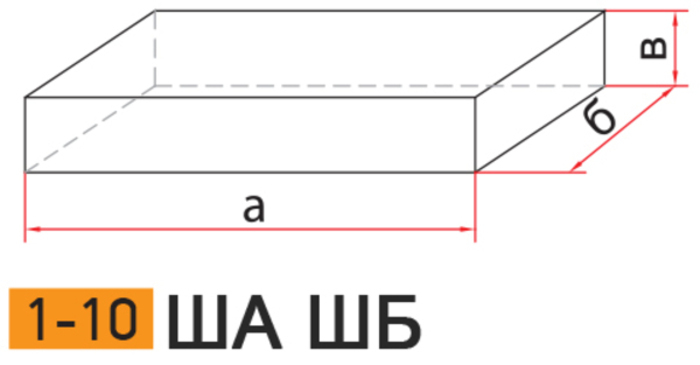

Кирпич шамотный прямоугольный ША ШБ 1—10 размерный ряд
Изделия | Размеры, мм | ||
a | б | в | |
1 | 230 | 65 | 65 |
2 | 230 | 85 | 65 |
3 | 230 | 114 | 100 |
4 | 230 | 114 | 75 |
5 | 230 | 114 | 65 |
6 | 230 | 114 | 40 |
6a | 230 | 150 | 65 |
7 | 250 | 124 | 75 |
8 | 250 | 124 | 65 |
9 | 300 | 150 | 65 |
10 |
345
|
150
|
75
|
